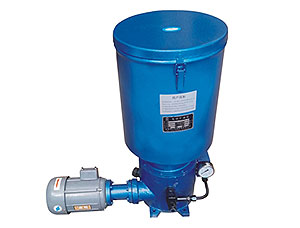

一、產品簡介：
DB-N型單線潤滑泵適用于潤滑頻率低、公稱壓力在31.5Mpa以下的單線小型潤滑系統中，通過單線分配器向各潤滑點供送潤滑脂的供油裝置。特別適用于冶金、礦山、重機、港口及運輸建筑等單機設備。

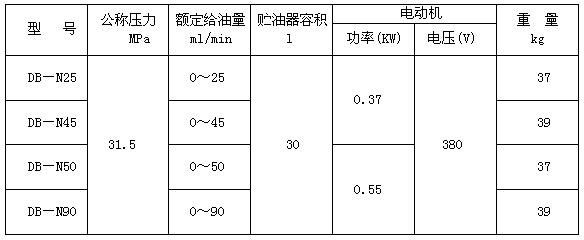

二、技術參數：
適用介質為錐入度不低于265（25℃,150g）1/10mm的潤滑脂或粘度等級大于N68的工業潤滑油；適用工作環境溫度－20～+80℃。

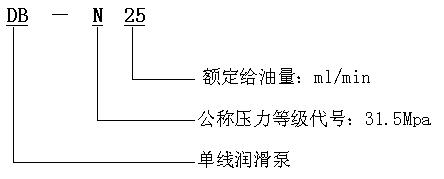

三、型號說明：

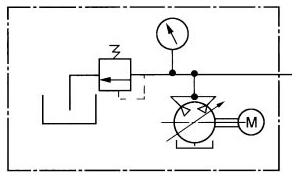

四、圖形符號：

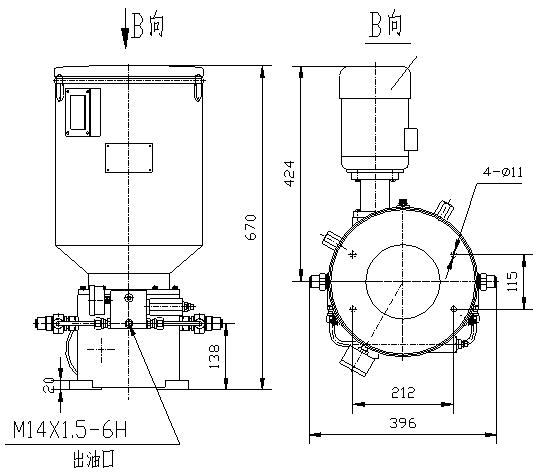

五、外形尺寸：
六、結構與工作原理：
DB－N＊系列單線潤滑泵主要由電動機、蝸輪蝸桿減速機構、貯油桶、壓油泵、集油閥、配管等部分組成。
電動機通過聯軸器驅動蝸輪蝸桿減速器轉動，蝸輪聯動偏心軸上的驅動輪以低速旋轉，由驅動輪帶動壓油泵元件的工作活塞作往復運動，吸油口A的閉和開是由工作活塞控制的，在工作活塞同一軸線上配有控制活塞，用來控制出油口B，當工作活塞右行至完全封住吸油口后繼續右行，由于液壓作用，推動控制活塞一同右行，行至控制活塞上的橫向孔與出油孔接通，這時單向閥被打開，工作腔中油脂被壓出出油口，然后工作活塞左行，同時由于彈簧力的作用，使控制活塞復位，工作腔中產生真空度，工作活塞左行至打開吸油口后，油脂被吸入工作腔。這樣不斷地往復運動，潤滑油脂將源源不斷地向各潤滑點供送。
兩個壓油泵壓送出的油脂通過集油閥合并成一路，且閥上裝有壓力表和調壓閥，可方便的觀察泵的出油壓力和調定泵的最大出油壓力。
